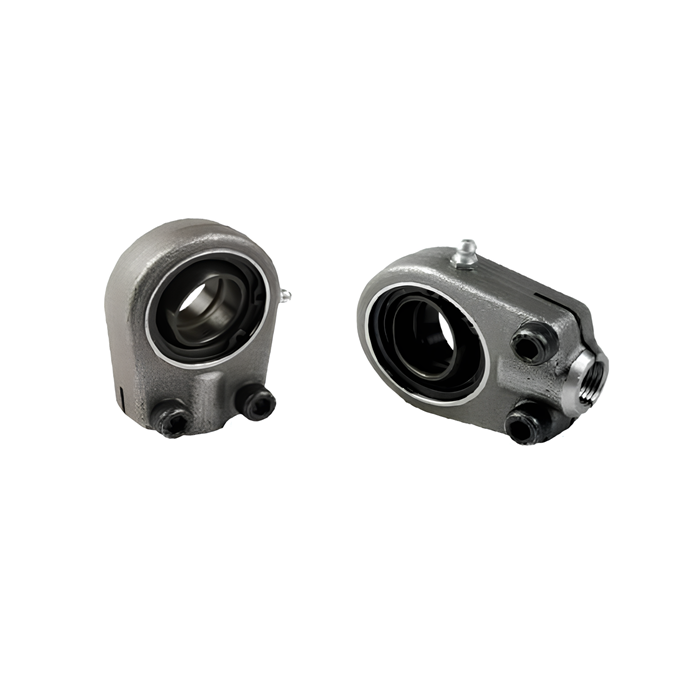

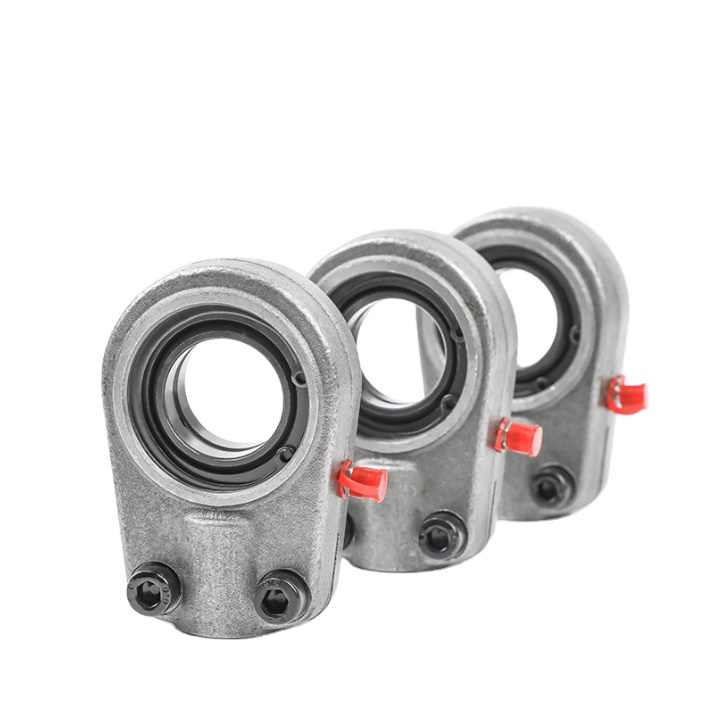

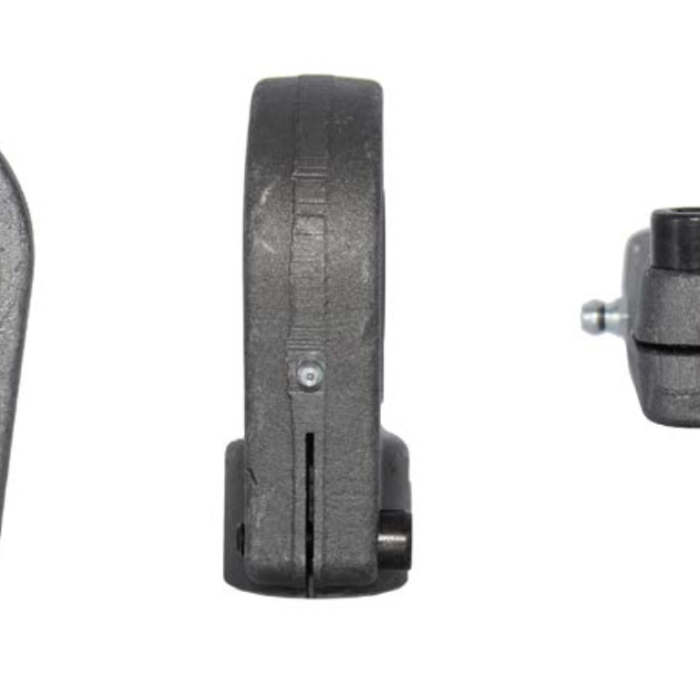

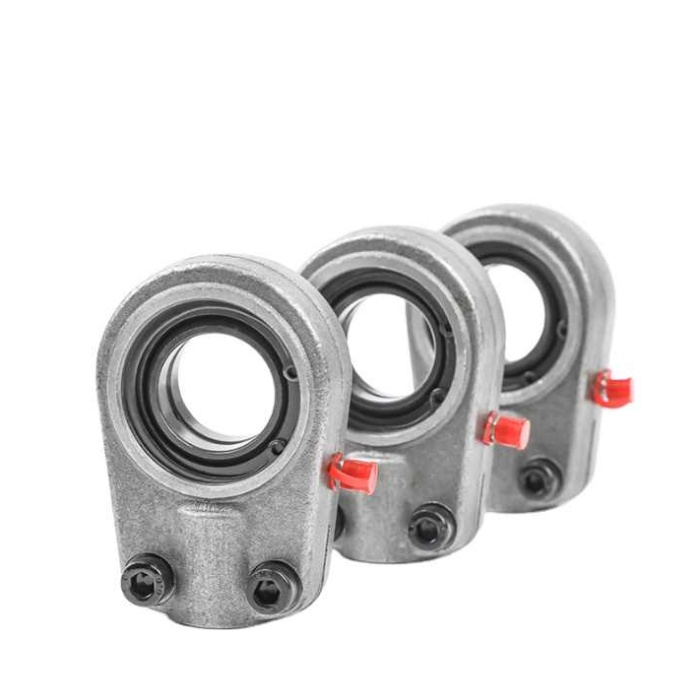

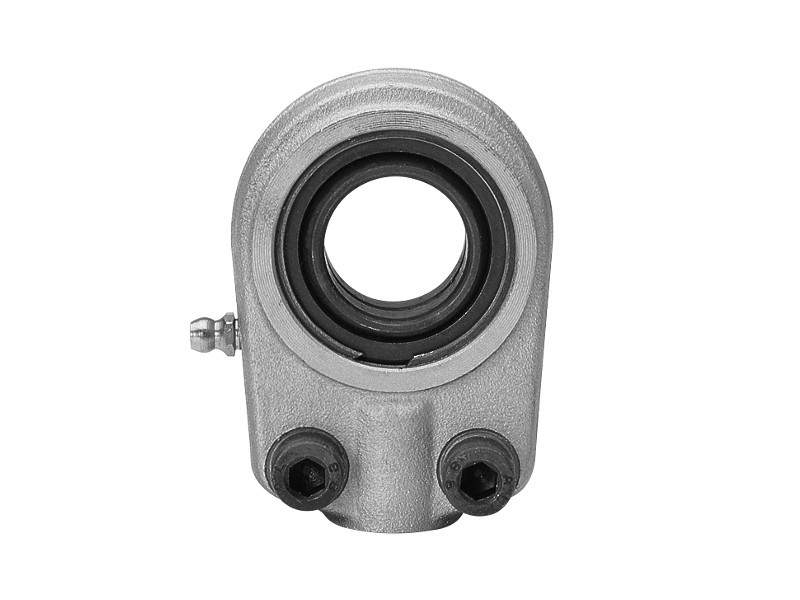

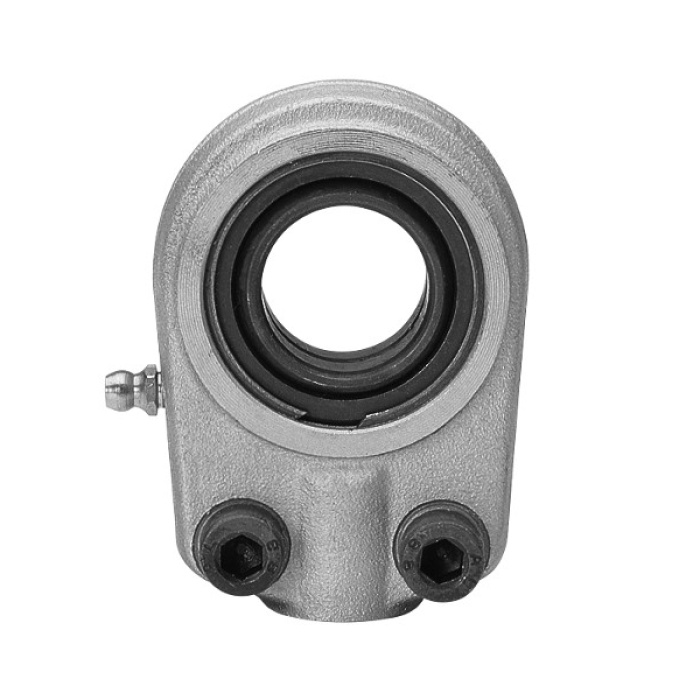

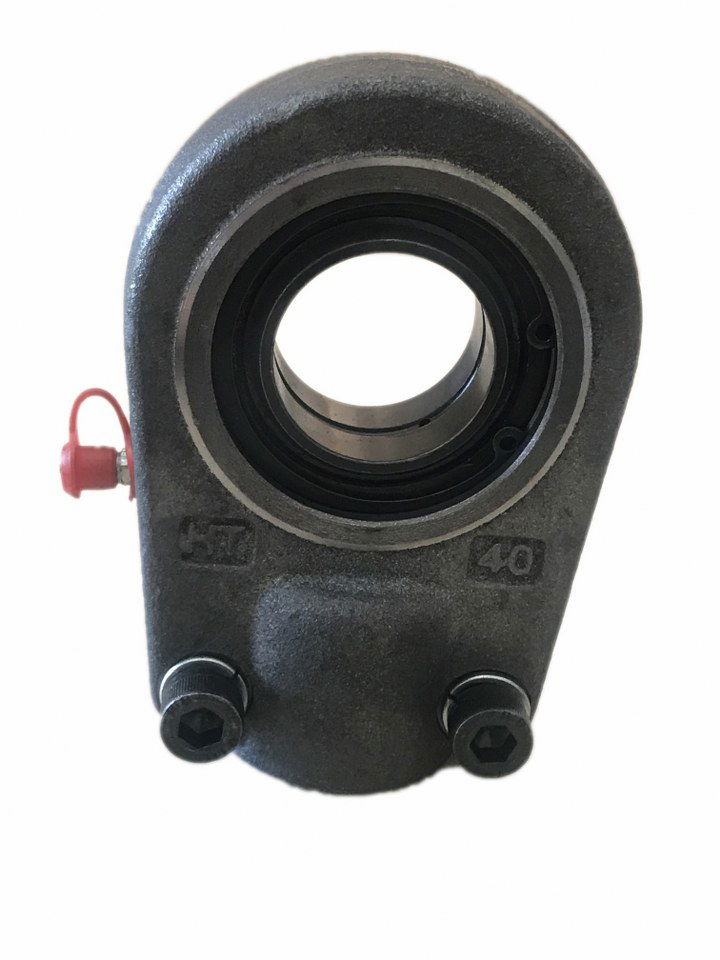

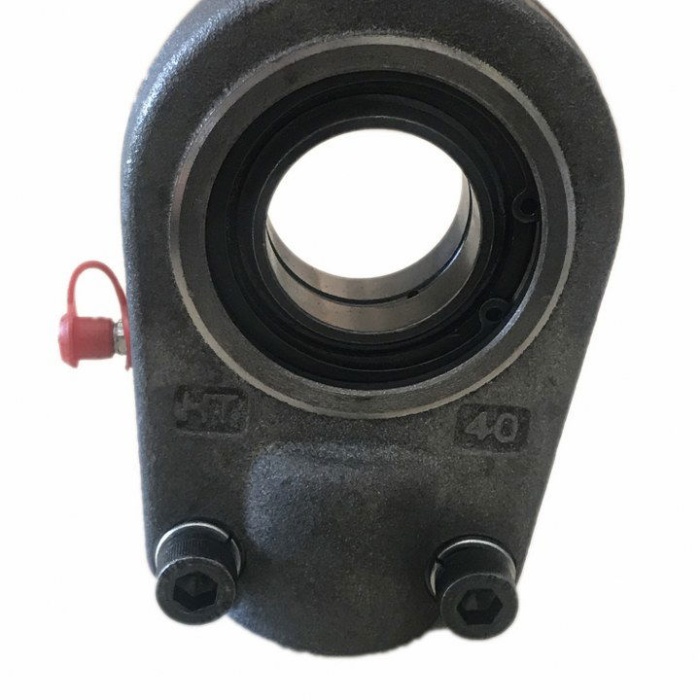

Vidalı Tip Pasolu Rot Mafsalı Piston Danagözü Mil Bağlantısı Kasıntı Alıcı

Rulmanlı danagöz bağlantılar veya diğer adı ile rot mafsalları hidrolik silindirlerin makineye bağlanması için en temel bağlantı elemanlarıdır. Vidalı tip pasolu dana gözler genellikle hidrolik silindirin mil kısmına takılmakta olup, farklı uygulamalar için de oldukça uygun hazır bir çözüm sunmaktadır. İşbu rot mafsalı dövme çelikten imaldir. Tam otomatik CNC makinelerde işlenmiştir, kaliteli rulmanlar takılmış ve gerekli test proseslerinden geçmiştir. Tüm HTU serilerinde rulman yağlayıcı gresörlük standarttır.

														TOLERANSLAR			YÜK FAKTÖRLERİ

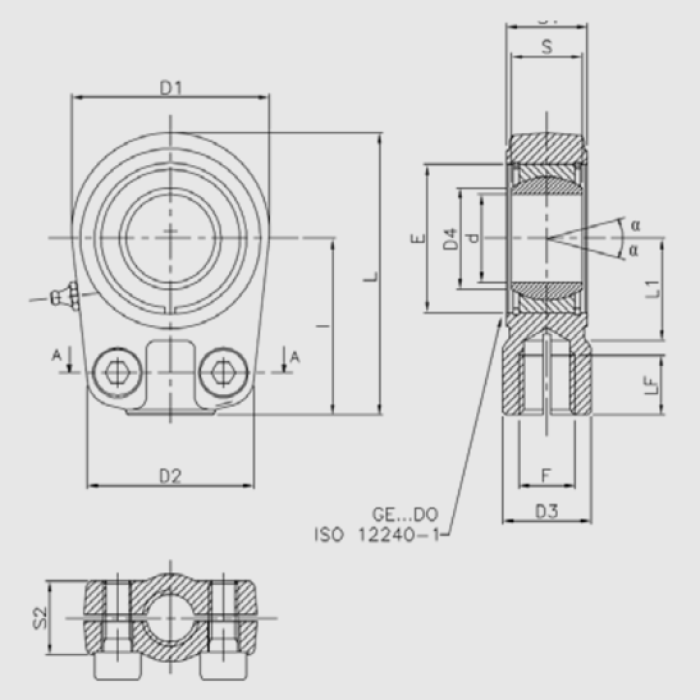

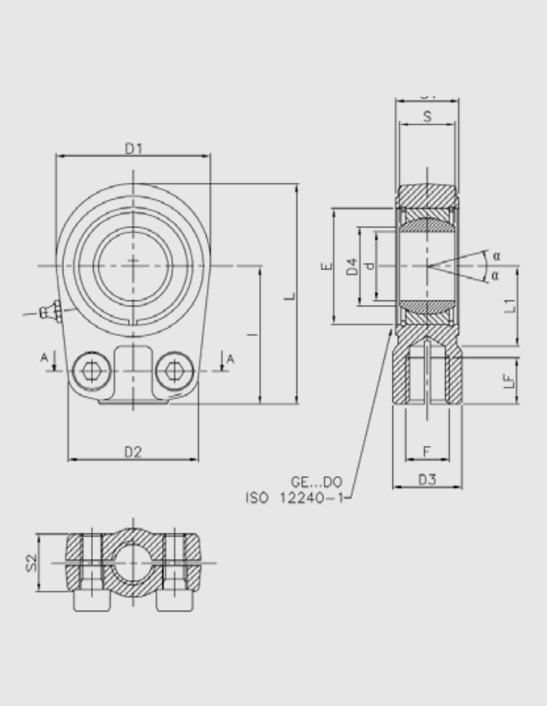

KOD	d	I	S	LF	D1	D2	D3	D4	E	S1	S2	L	L1	F	d mm	D mm	RADYAL	STATİK	DİNAMİK	AÇI	DN 912 CİVATA	SIKMA TORKU	AĞIRLIK
HT20U	20	50	16	17	56	46	25	24.1	35	19	17	80	25	M16X1.5	0÷-0.010	0÷-0.12	0.030÷0.082	81	30	9°	M8X20	25	0.4
HT30U	30	60	22	23	64	50	32	34.2	47	28	26	94	30	M22X1.5	0÷-0.010	0÷-0.12	0.037÷0.100	106	62	6°	M8X25	25	0.7
HT40U	40	85	28	36	94	76	49	45	62	35	33	135	45	M35X1.5	0÷-0.012	0÷-0.12	0.043÷0.120	250	100	7°	M10X35	49	2.075
HT50U	50	105	35	46	116	90	61	56	75	40	37	168	55	M45X1.5	0÷-0.012	0÷-0.12	0.043÷0.120	365	156	6°	M12X40	86	3.575
